ΦΡΕΑΤΙΟ ΑΝΕΛΚΥΣΤΗΡΑ

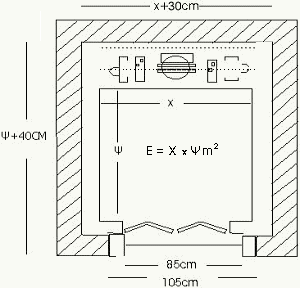

Στον παρακάτω πίνακα εμφανίζονται οι διαστάσεις
του φρεατίου και του θαλάμου αλλά και ο αριθμός
ατόμων που μπορεί να εξυπηρετεί ο εκάστοτε
ανελκυστήρας.
ΔΙΑΣΤΑΣΟΛΟΓΙΟ
|
| ATOMA |
ΟΝΟΜΑΣΤΙΚΟ
ΦΟΡΤΙΟ |
ΕΛΑΧΙΣΤΗ ΟΦΕΛΙΜΗ
ΕΠΙΦΑΝΕΙΑ ΘΑΛΑΜΟΥ |
ΜΕΓΙΣΤΗ ΟΦΕΛΙΜΗ
ΕΠΙΦΑΝΕΙΑ ΘΑΛΑΜΟΥ |
| 1 |
100 |
0,28m² |
0,37m² |
| 2 |
130 |
0,49m² |
0,58m² |
| 3 |
225 |
0,60m² |
0,70m² |
| 4 |
300 |
0,79m² |
0,90m² |
| 5 |
375 |
0,98m² |
1,10m² |
| 6 |
450 |
1,17m² |
1,30m² |
| 7 |
525 |
1,31m² |
1,45m² |
| 8 |
600 |
1,45m² |
1,60m² |
| 9 |
675 |
1,59m² |
1,75m² |
| 10 |
750 |
1,73m² |
1,90m² |
|
 |

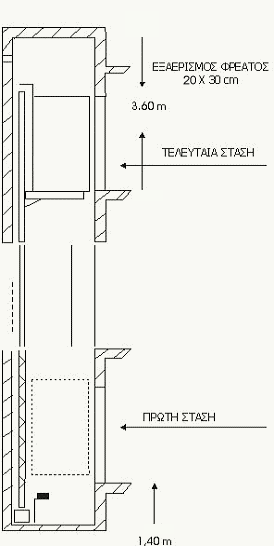

Βάθος Φρεατίου: 1,40 μέτρα.
Ύψος Φρεατίου: 3,60 μέτρα.
Άνοιγμα Φρεατίου (κούφωμα μπετού) :
1,05 μέτρα σε πλάτος και 2,20 μέτρα σε ύψος.
|
 |
ΜΗΧΑΝΟΣΤΑΣΙΟ
Συνήθως, το μηχανοστάσιο βρίσκεται στο κάτω
μέρος της οικοδομής,αλλά μπορεί να φτιαχτεί
και στο επάνω μέρος της οικοδομής (δώμα).
- Η επιφάνεια του μηχανοστασίου ξεκινάει από 2x1,5 έως και 2x2 μέτρα.
- Το μηχανοστάσιο θα πρέπει να φέρει δικό του
φωτισμό και ρευματοδότη 220 Volt.
- Η πόρτα του μηχανοστασίου θα πρέπει να ανοίγει
προς τα έξω να φέρει περσίδες εξαερισμού
και κλειδαριά "πανικού".
- Οι διαστάσεις της πόρτας του μηχανοστασίου
θα πρέπει να είναι 0,8 μέτρα πλάτος και 1,8 μέτρα ύψος κατ` ελάχιστον.
|
|
|
 |
 |
 |
 |
 |
 |
|
|
|
|
|
 |
|
 |
|
